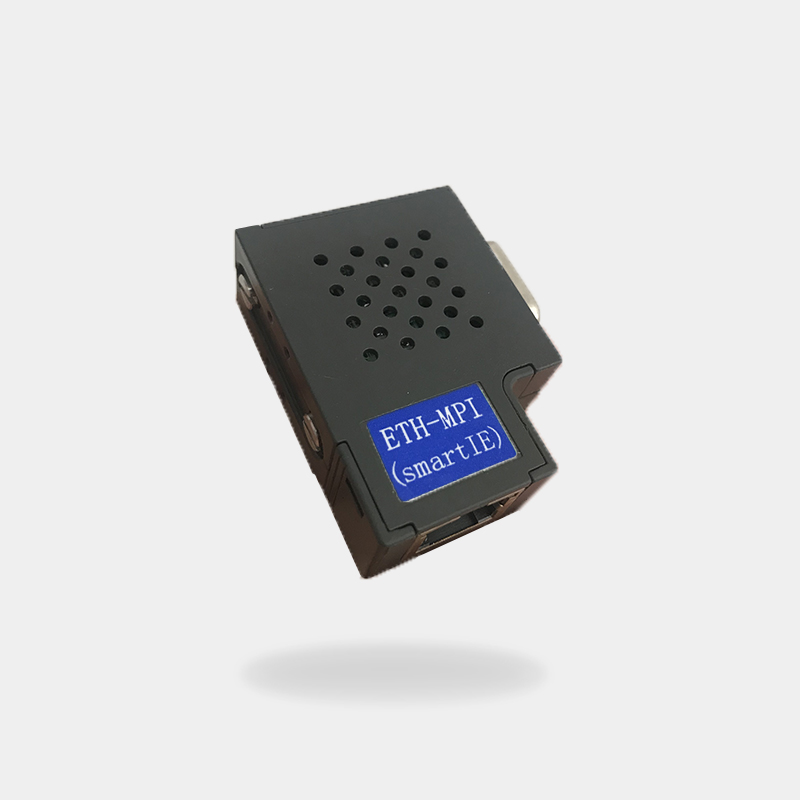

迷你型ETH-MPI(Smart IE)    产品简介

本产品用于将S7-300 PLC 的MPI/DP口转换成网口,实现用于网线连接上位机、触摸屏等。

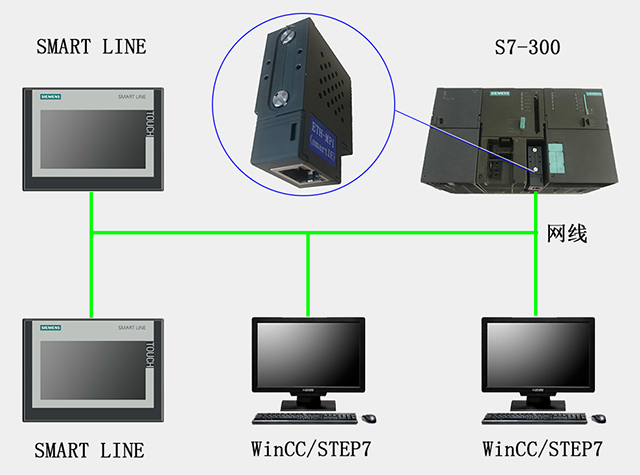

1、将S7-300 PLC的MPI/DP(主站master)连接到该以太网转换器,转化成西门子Profinet(TCP/IP)以太网协议,通过网线可连接STEP7/TIA Portal、WinCC、西门子SMART LINE触摸屏、组态王、力控、KEPServer等软硬件产品。

2、西门子S7-300之间是不能通过迷你型ETH-MPI(Smart IE)进行相互通讯的,迷你型ETH-MPI(Smart IE)仅用于PLC与计算机以及西门子SMART LINE触摸屏通讯。

3、TCP/IP通道为4个【 注:仅可为四台上位机或设备服务,在同一台上位机中可同时运行WinCC和STEP7/TIA Portal】

4、安装方便,直接将该以太网转换器插在MPI/DP口上,全部使用以太网线,计算机和触摸屏都使用以太网线连接,安装和编程调试都非常的方便,实现了网络化。抗电磁干扰能力达到最高等级,比MPI或DP总线要优越的多,是真正的工业级

5、通讯速度快,百兆、十兆自适应。

6、对于S7-300 中小型项目具有非常大的硬件配置灵活性。



实现功能

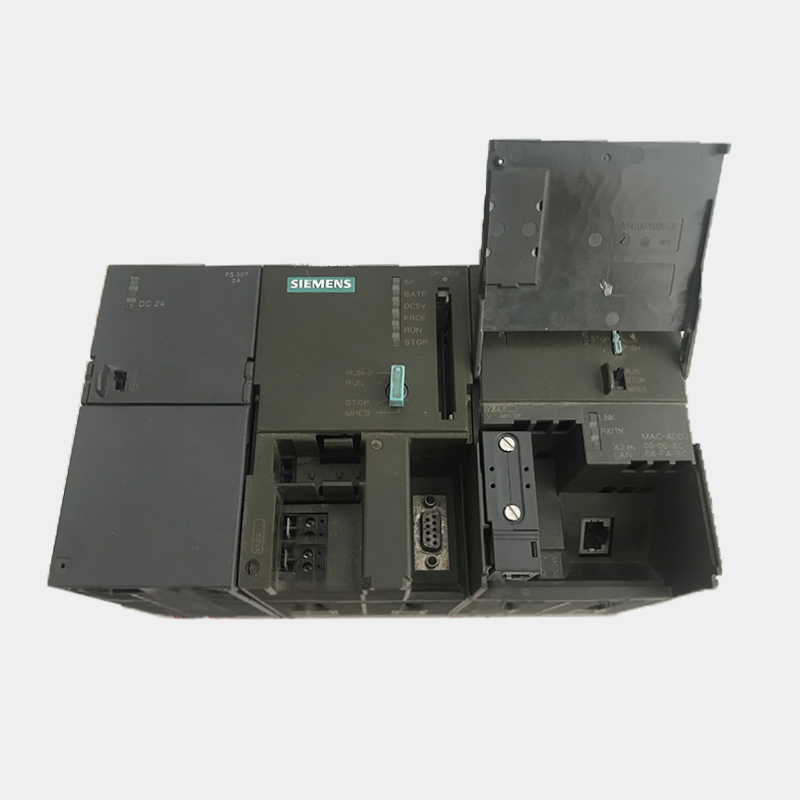

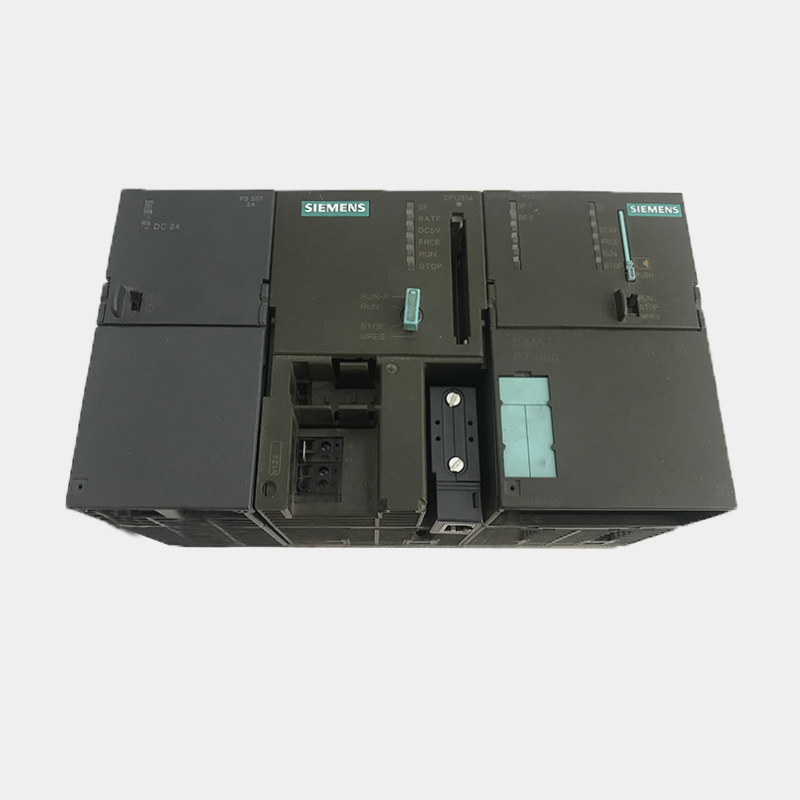

●    直接将迷你型以太网模块插头插在MPI/DP口上,扩展1个以太网口,连接Step7编程,上下载程序,在线监控

●    直连WinCC,组态王,力控、KepServer等

●    连接SIMATIC精彩系列面板(SMARTLINE)

●    可以同时连接4台上位机(包括电脑或触摸屏)。





详情点击进入 《用户使用手册》
